| IC-7300MK2 HF/50/70MHz 短波电台 |
一流的紧凑型收发信机发展到新的水平！
IC-7300MK2 HF/50/(70)MHz* 收发信机是广受欢迎的IC-7300的升级版。IC-7300作为icom首款采用射频直接采样技术的业余无线电设备，全球销量突破10万台。该机型以紧凑的机身和经济实惠的售价，提供了高端性能与功能。
通过将RMDR提升超过12dB并降低发射相位噪声超过12dB，它提供了更纯净、更强劲的信号。减少的热量生成确保了稳定、长时间的运行——完美满足专业DX爱好者和竞赛者的需求。
IC-7300MK2还新增了外部显示屏输出HDMI接口和内置CW解码器。新增的连接选项包括USB Type-C接口、LAN接口以及专用接收天线连接器。APF（音频峰值滤波器）功能进一步提高了CW信号的可辨识度。凭借这些升级，IC-7300MK2重新定义了紧凑型短波收发机的功能。
* 欧洲版提供70MHz。 |
性能提升
改进的RMDR和相位噪声特性
与之前的型号相比，IC-7300MK2的RMDR提高到约12dB（典型值）*，传输相位噪声特性提高了12dB*。优越的相位噪声特性降低了接收和发射信号中的噪声分量。
* 在14.2MHz时2kHz间隔，CW，IF BW:500 Hz。
什么是RMDR
RMDR（相互混频动态范围）是衡量接收器灵敏度因附近强信号而降低多少的关键指标。 RMDR值越高意味着相邻信号的阻塞越少。一般来说，较低的LO相位噪声会带来更好的RMDR性能。

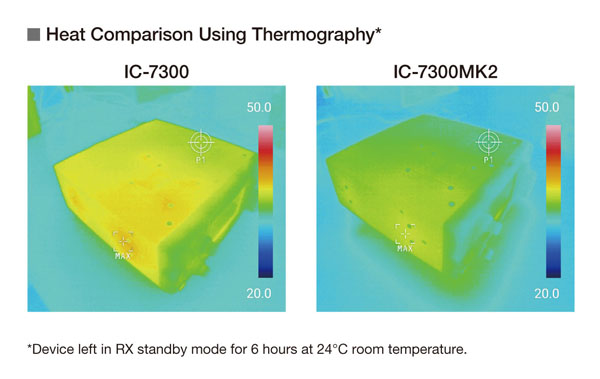

节能和低发热，实现更长时间的连续运行
通过组件选择和直流电源优化，IC-7300MK2减少了热量产生，并在长时间运行期间（如比赛运行）实现稳定运行。与之前的型号相比，IC-7300MK2在RX待机期间将功耗从0.9A降低到0.7A（典型值）。此外，风扇控制得到了改进，使风扇噪音变得不那么明显。
新功能

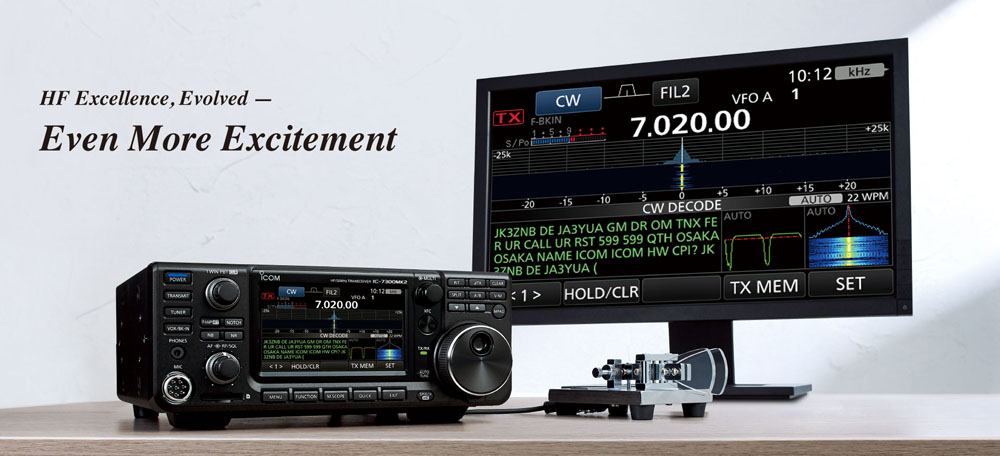

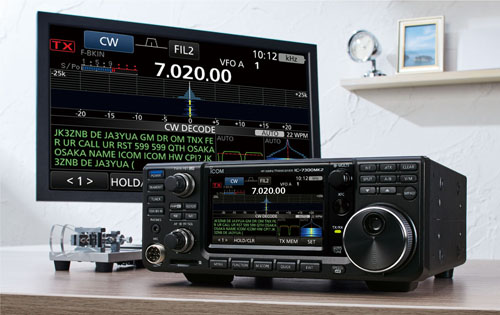

用于外部显示器的HDMITM 端口
 作为Icom的首款HF/50MHz无线电，IC-7300MK2采用了HDMITM 端口用于外部显示器连接。操作信息，如频率、范围、瀑布图和菜单，可以显示在大型显示器上，并且音频也可以通过HDMITM 输出到显示器的扬声器。

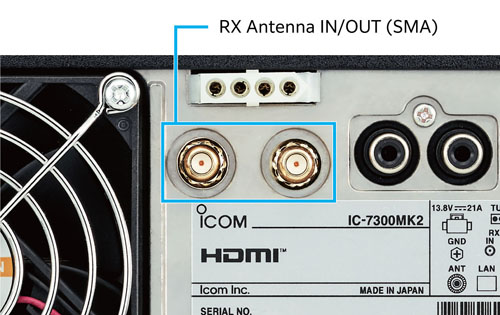

用于BPF、前置放大器和接收天线的RX-ANT连接器
 RX天线输入/输出连接器使您能够利用天线特性来优化接收，例如避免干扰和QRN。外部带通滤波器和前置放大器也可以连接到这些连接器。
RS-BA1的简化远程控制
无论是从您家中的远程位置，还是从世界各地的远程位置，RS-BA1（版本2）软件都能让您操作IC-7300MK2*。通过添加以太网连接器后，不再需要基站计算机。您不仅可以控制无线电设置并用瀑布显示频谱范围，还可以通过互联网远程打开或关闭无线电。
* RS-BA1控制软件不支持RTTY和CW解码功能。

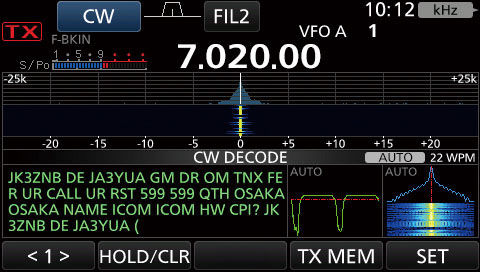

内置CW解码器
 IC-7300MK2是Icom HF/50MHz无线电的又一个首创，它可以在不使用PC或其他外部设备的情况下解码莫尔斯电码信号*。可以自定义解码设置以适应各种情况和需求，包括解码键速度（AUTO、LOCK、KEYSPEED linked）、解码过滤器（AUTO、FIX）和阈值（AUTO、MANUAL）。
*
解码精度可能因接收条件而异。

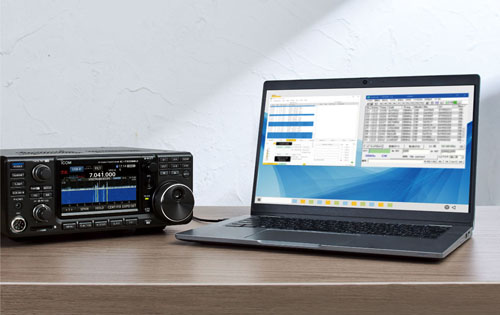

带双COM+音频的USB Type-CTM
 IC-7300MK2提供了一个USB Type-CTM 端口，带有双虚拟COM端口和音频输入/输出。您只需一根USB线即可同时使用两个应用程序，例如FT8、日志记录和竞赛软件。
* 不支持向USB端口输出CW解码。
用于CW信号的APF（音频峰值滤波器）
APF通过增强特定音频频率来改善CW接收效果，让使用者更容易精准锁定目标信号。APF的增益电平可在0到6dB范围内调节，调节步进为1dB。

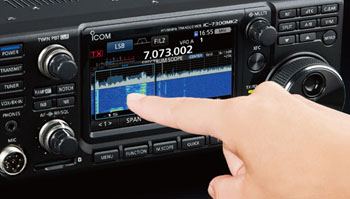

实时频谱功能
IC-7300MK2的实时频谱功能在分辨率、扫描速度和动态范围方面处于行业前列，配合直观的触控操作，可实现专业精密的功能操控。在接收音频信号时，您可以排查无干扰的空闲频率、监测波段传播状态，仅需简单触控操作，即可快速锁定目标信号。
| 实时频谱显示说明 |
| 系统范围 |
FFT（快速傅里叶变换） |
波形显示区（垂直轴） |
80dB |
| 扫描速度 |
最大30帧/秒（大约）
可选择慢速、中速和快速 |
参考电平调整 |
-20dB～+20dB |
| 宽度范围 |
5kHz - 1000kHz |
峰值电平保持（最大保持） |
开/关/最后10秒 |
分辨率（当接收到信号时，在
60dB级别显示的幅度值。） |
最小1像素（大约） |
其它功能 |
· 平均指标
· 触摸屏操作
· VBW（视频带宽）调整 |
高分辨率瀑布图功能
瀑布图功能和实时频谱功能的组合可以最大程度的提高IC-7300MK2的接收性能，增强QSO通联机会而不会丢失弱信号。瀑布图功能在一段时间内显示了信号强度的变化，帮助用户发现频谱示波器上不易显现的微弱信号。
|
|
|

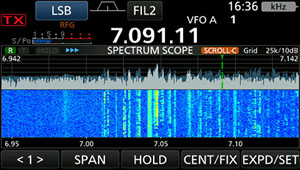

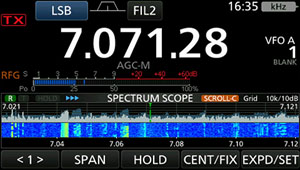

频谱范围 + 瀑布图 |

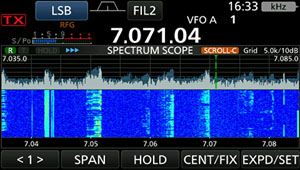

频谱范围 + 瀑布图(扩大的) |
放大的信号 |

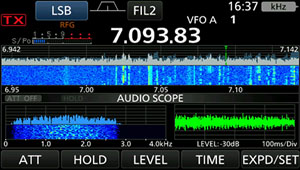

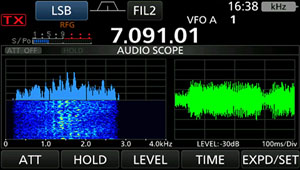

音频示波器功能
音频示波器功能可用于观察多种音频特性，如麦克风压缩器电平、滤波器带宽、陷波滤波器带宽和CW模式下的键控波形。发送或接收的音频信号都可以通过瀑布图功能和示波器显示在FFT示波器上。

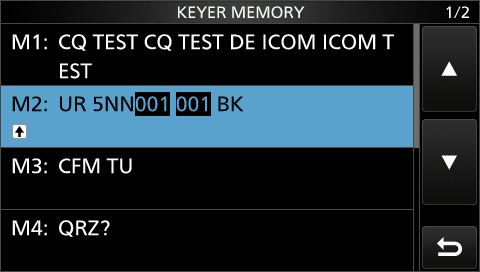

自动竞赛序列号
 该功能在CW和RTTY比赛中非常强大。每次传输预编程存储器时，序列号自动从001开始计数。序列号可设置在多个位置，以确保比赛号码被可靠地复制。

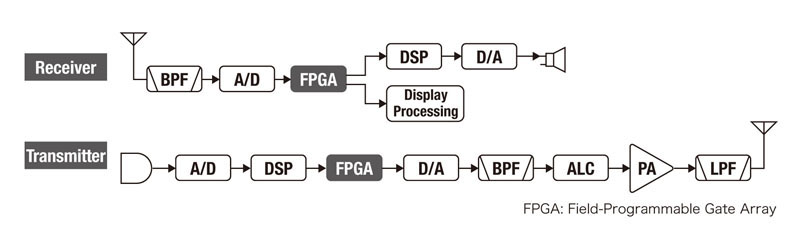

先进的射频直接采样
IC-7300MK2采用射频直接采样技术，将射频信号直接转换为数字信号，并在FPGA(现场可编程门阵列)中处理。这种创新方法简化了电路架构，同时为业余无线电树立了新的标准。
先进的“IP+”技术
“IP+”功能显著提高了互调失真（IMD）性能。当您收到与预期信号相邻的强干扰时，它会智能地优化AD转换器，以最大限度地减少信号失真并确保干净的接收。

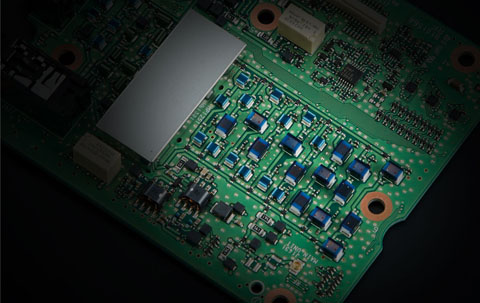

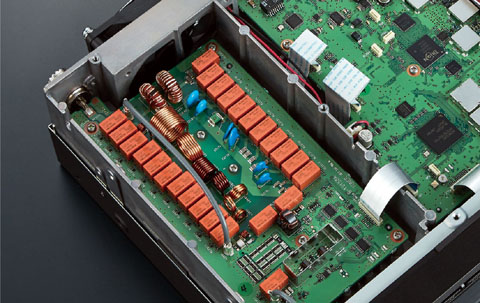

15 个高性能离散带通滤波器
 IC-7300MK2有15个带有高感系数线圈的离散射频带通滤波器，可提供卓越的带外干扰抑制功能，可与高级收发器相媲美。
内置自动天线调谐器
 内置天线调谐器会根据你的发射频率来存储它的设置，这样当你改变使用频段时，它就能快速调整。强制调谐功能* 支持与各类非谐振天线配合使用，确保应急通信能力。
* 除了紧急情况外，不要使用强制调谐功能，有可能造成输出功率衰减降低。

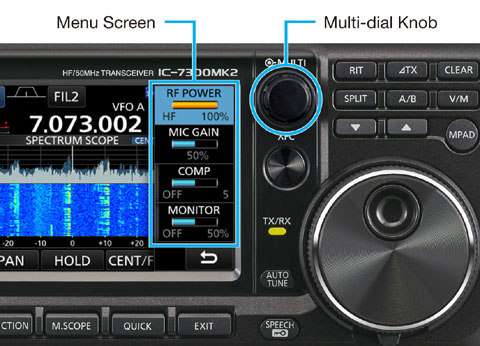

多刻度旋钮增强操作

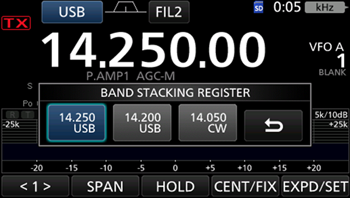

 多刻度旋钮和触摸屏的组合提供了快速、高效的操作。当你按下多刻度旋钮时，菜单项就显示在显示器的右边，触摸以选择所需的功能，然后旋转旋钮来调整具体参数。
大触摸屏彩色IPS液晶显示器
4.3英寸彩色IPS触摸屏提供更直观的操作。使用触摸屏的软键盘，您可以轻松设置各种功能并编辑内存存储的参数。

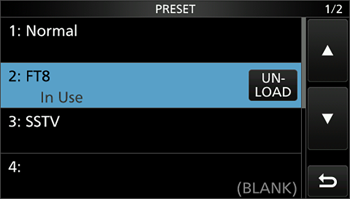

一键式FT8模式预设
一键预设切换，体验简化的FT8操作。只需从预设菜单中选择[FT8]即可自动配置所有必要的设置，或选择[Normal]立即返回常规操作。预设3至5可由用户编程，确保与未来数字模式的兼容性。
 |
|
 |

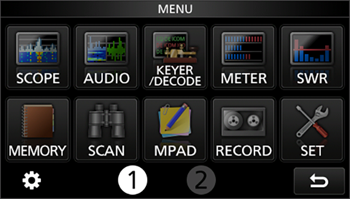

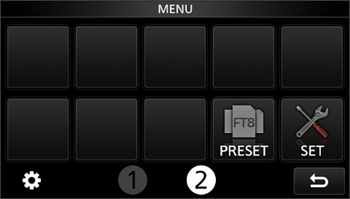

菜单界面 |
|
预设屏幕 |

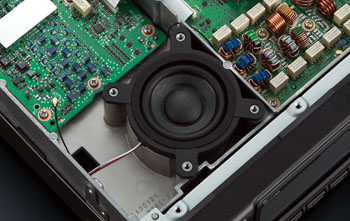

卓越的音质
内置搭载大磁铁的高性能扬声器单元，安装在专用位置中，在任意音量下均能呈现出众的清晰度且失真极小。
 |
|
 |

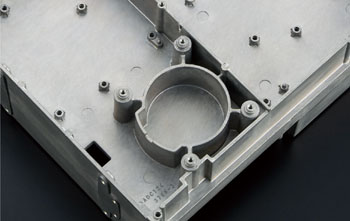

铸铝结构 |
|
扬声器单元 |

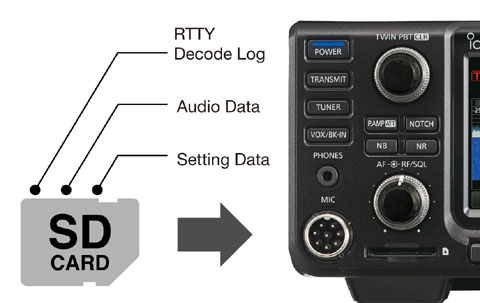

SD 存储卡插槽保存数据
 IC-7300MK2可以在SD卡上存储各种数据，包括通信记录、语音存储器、RTTY解码日志和屏幕截图。还可以保存个人设置，通过简单的卡片交换即可在操作员之间进行即时配置切换。

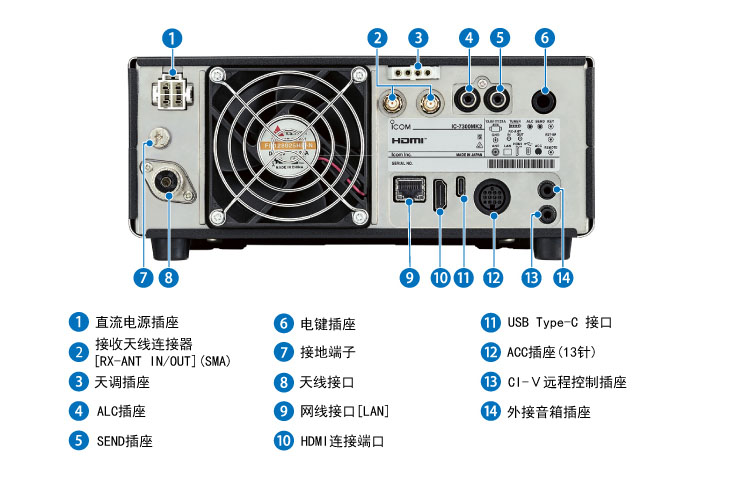

后面板视图
其他功能
- 欧洲版本可以在HF/50/70MHz各频段工作

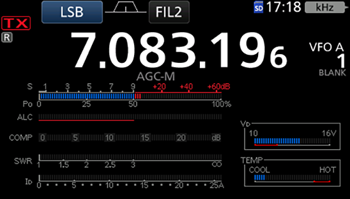

- 多功能场强指示表（Po,SWR,ALC,COMP,VD和ID）
- 101个存储信道(99个常规信道，2个扫描边界信道)
- CW的功能：break-in、CW反转、CW自动调谐
提供的配件(根据版本可能不同)
- 手咪麦克风, HM-219
- 直流电源线
- 保险丝
- 插头
|
规格参数
一般技术指标
频率范围
(USA版本)*1
|
接收
0.030–74.800MHz
(保证范围: 0.500–29.999, 50.000–54.000MHz.)
发射
1.800–1.999MHz, 3.500–3.999MHz,
5.255–5.405MHz, 7.000–7.300MHz,
10.100–10.150MHz,
14.000–14.350MHz,
18.068–18.168MHz, 21.000–21.450MHz,
24.890–24.990MHz, 28.000–29.700MHz,
50.000–54.000MHz
|
频率范围
(EUR版本)*1
|
接收
0.030–74.800MHz
(保证范围: 0.500–29.999, 50.000–54.000MHz,70.000–70.500MHz.)
发射
1.800–1.999MHz, 3.500–3.800MHz,
5.255–5.405MHz*2, 7.000–7.200MHz,
10.100–10.150MHz, 14.000–14.350MHz,
18.068–18.168MHz, 21.000–21.450MHz,
24.890–24.990MHz,
28.000–29.700MHz,
50.000–52.000MHz,
70.000–70.500MHz
|
| 工作模式 |
A1A (CW), A3E (AM), J3E (SSB), F1B (RTTY), F3E (FM) |
存储信道数量 |
101 (99 常规信道, 2 扫描边界信道) |
天线阻抗 |
50Ω unbalanced |
| 天线连接器 |
SO-239 × 1
SMA × 2 (RX antenna IN/OUT) |
直流电源供电 |
13.8V DC ±15% |
电流损耗 |
发射 |
21A |
接收 |
0.7A 典型的 (待机状态),
1.25A (最大音频输出) |
工作温度范围 |
–10℃ 到 +60℃ |
频率稳定度 |
小于 ±0.5ppm
(–10℃ 到 +60℃) |
频率间隔 |
1Hz |
尺寸 (W×H×D)
(不包括凸出部分) |
240×94× 237.6mm |
重量 (大约) |
4.1kg |
*1 因版本而异。
*2 请参阅业余无线电规定，了解5MHz频段操作。5MHz频段仅根据版本可用。
发射指标
输出功率 |
HF/50MHz bands |
SSB/CW/FM/RTTY 0.6–100W
AM 0.125–25W |
70MHz band*4 |
SSB/CW/FM/RTTY 0.3–50W
AM 0.075–12.5W |
调制系统 |
SSB |
数字 P.S.N. 调制
|
| AM |
数字低功率调制 |
| FM |
数字电抗调制 |
发射杂散 |
不必要排放 |
HF bands –50 dB or less
50 MHz band –63 dB or less
70 MHz band –60 dB or less |
| 带外发射 |
HF bands –40 dB or less
50 MHz band –60 dB or less
70 MHz band –60 dB or less |
载波抑制 |
50 dB or more |
干扰边带 |
50 dB or more |
话筒阻抗 |
600Ω |
*4 取决于收发器版本。
接收指标
接收系统 |
直接采样超外差 |
中频频率 |
12 kHz |
灵敏度*5 |
|
0.5-1.799 MHz |
1.8-29.999 MHz |
50 MHz band |
70 MHz band*6 |
SSB/CW:
(at 10 dB S/N) |
- |
–16 dBμV
(0.16 μV) |
–18 dBμV
(0.13 μV) |
–16 dBμV
(0.16 μV) |
AM:
(at 10 dB S/N) |
22 dBμV
(12.6 μV) |
6 dBμV
(2.0 μV) |
0 dBμV
(1.0 μV) |
0 dBμV
(1.0 μV) |
FM:
(at 12 dB SINAD) |
- |
–6 dBμV
(0.5 μV)*7 |
–12 dBμV
(0.25 μV) |
–12 dBμV
(0.25 μV) |
灵敏度 RED版本*8 |
|
1.8-2.999 MHz |
3.0-29.999 MHz |
50 MHz band |
70 MHz band*6 |
SSB:
(at 12 dB SINAD) |
10 dBμV emf |
0 dBμV emf |
-6 dBμV emf |
-6 dBμV emf |
AM:
(at 12 dB SINAD) |
16 dBμV emf |
6 dBμV emf |
0 dBμV emf |
0 dBμV emf |
FM:
(at 12 dB SINAD) |
- |
0 dBμV emf*7 |
-6 dBμV emf |
-6 dBμV emf |
| 静噪灵敏度 (阈值) |
SSB |
15 dBμV (5.6 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON) |
| FM |
–10 dBμV (0.3 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON) |
选择性
(滤波器形状：锐利) |
|
-6 dB |
-40 dB |
SSB
(BW: 2.4 kHz) |
2.4 kHz or more |
3.4 kHz or less |
CW
(BW: 500 Hz) |
500 Hz or more |
700 Hz or less |
RTTY
(BW: 500 Hz) |
500 Hz or more |
800 Hz or less |
AM
(BW: 6 kHz) |
6.0 kHz or more |
10 kHz or less |
FM
(BW: 15 kHz) |
12.0 kHz or more |
22 kHz or less |
杂散和镜像抑制 |
HF bands |
70 dB or more |
| 50/70 MHz band*6 |
70 dB or more (Except for ADC Aliasing)*9 |
音频输出功率 |
2.5 W or more
(at 10 % distortion with an 8Ω load, 1 kHz) |
*5 或更低，HF：前置放大器1开启，滤波器形状柔软，50/70 MHz：前置放大器2开启，滤波器形式柔软。
*6 取决于收发器版本。
*7 仅28.0-29.7 MHz。
*8 或更低，HF：前置放大器1开启，滤波器形状为软，50/70 MHz：前置放大器2开启，滤波器形式为软，BW:SSB=2.4 kHz，AM=4 kHz，60%调制，FM=7 kHz，60%调节
*9 ADC混叠频率：124.032 MHz–RX频率。
天线调谐器
频率范围 |
1.8–70MHz bands |
匹配阻抗范围 |
16.7–150Ω unbalanced (3 : 1 VSWR or less) |
调谐精度 |
1.5 : 1 VSWR or less |
调整时间 |
2 - 3 seconds (average)
15 seconds (Maximum) |
所有规定的规格如有变更，恕不另行通知，也不承担任何义务。
|
|
|
|
|
|
