技术指标
一般指标
|

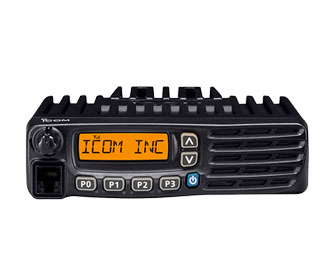

IC-F5220D |
IC-F6220D |
频率范围 |
136–174 MHz |
350–400 MHz (EXP),
400–470 MHz (USA/EXP),
450–512 MHz (USA),
450–520 MHz (EXP) |
信道数量 |
128 信道/8 区域组 |
信道间隔 |
25/15/12.5/6.25 kHz |
发射类型 |
16K0F3E*, 11K0F3E,
8K50F3E, 4K00F1E/D |
电源供电 |
13.6 V DC |
电流消耗 (约) |
发射(高） |
10A (50W) |
11A (45W) |
接收(最大/待机) |
1.2A/300mA |
1.2A/300mA |
天线阻抗 |
50Ω (SO-239) |
使用温度 |
- 30 °C — + 60 °C |
外观尺寸
(W × H × D)
(不包括凸出部分) |
150 × 40 × 167.5 mm |
重量 (约) |
1.1 kg |
发射指标
|
IC-F5220D |
IC-F6220D |
输出功率(13.6V DC) |
50W, 25W, 5W (Hi, L2, L1) |
45W, 25W, 4.5W (Hi, L2, L1) |
最大频偏 |
±5.0kHz/±2.5kHz(Wide/Narrow) |
频率稳定度 |
±1.0ppm |
杂散发射 |
87dB 标称 |
|
FM信噪比 |
50/45dB 标称(W/N) |
46/40dB 标称(W/N) |
音频失真 |
3% 标称 (AF 1kHz 40% 偏差) |
FSK错误 |
2% 标称 |
外接麦克风插口 |
600Ω (8-芯) |
接收指标
|
IC-F5220D |
IC-F6220D |
灵敏度 |
模拟 (12 dB SINAD) |
0.25μV 标称 |
数字 (5% BER) |
0.18μV 标称 |
邻道选择性 |
80/70/65dB 标称(W/N/D) |
75/66/60dB 标称(W/N/D) |
杂散响应抑制 |
80dB 标称 |
互调抑制 |
75/75/70dB 标称(W/N/D) |
信噪比 |
45/40dB 标称(W/N) |
音频输出功率 |
4W 标称(5%失真，4Ω负载) |
外接扬声器插口 |
2-芯 3.5(d)mm 4Ω |
根据TIA-603进行测量。所有声明的规格如有变更，恕不另行通知或承担任何责任。
* 25 kHz带宽不再适用于美国版本的FCC Part 90许可证持有者。
适用美国军用规格
标准 |
MIL -810 G |
方法 |
程序 |
低压 |
500.5 |
I, II |
高温 |
501.5 |
I, II |
低温 |
502.5 |
I, II |
温度骤变 |
503.5 |
I-C |
太阳辐射 |
505.5 |
I |
湿度 |
507.5 |
II |
震动 |
514.6 |
I |
撞击 |
516.6 |
I, IV |
也满足等效的 MIL-STD-810 -C, -D, -E and -F.
|
OPC-2078（D-sub 25）和OPC-1939（D-sub 15）能够与外置的GPS接收器、电脑或者其他设备进行连接。根据编程，上述接口可定义：点火信号，外接PTT、串口输入/输出，喇叭，信道控制以及公共地址等功能。
HM-148G
HM-148T
HM-152
HM-152T
SM-26
SP-30
SP-35
OPC-1939
OPC-2078
