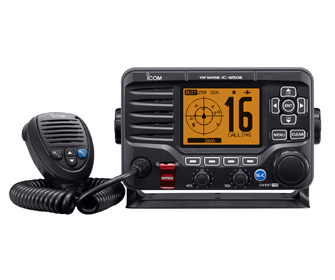

IC-M506 船用台式甚高频对讲机

IC-M506 船用台式对讲机

IC-M506连续三年（2014～2016）斩获NMEA甚高频产品奖（2017年甚高频仍然属于ICOM的最新产品IC-M605）。它是一个全功能的甚高频船台，内置AIS接收机，可通过NMEA 2000输出。“Last Call”语音记录功能、“主动降噪”技术、全新直观菜单驱动的用户界面和点阵显示屏，多样便捷人性化功能汇聚成理想的海事甚高频。

可选配内置AIS接收机

通过AIS集成接收机（选配），IC-M506可以在显示器上显示实时的AIS船舶交通信息。 AIS目标呼叫功能可让你轻松设置DSC个人呼叫。绘图仪，目标列表和危险列表可以在显示屏上自如切换。
^* AIS接收器和NMEA 2000 接口单元是可选的，具体取决于版本。


AIS绘图仪显示	目标列表示例

NMEA 2000 数据接口

凭借NMEA 2000的即插即用功能，IC-M506可以轻松连接到NMEA 2000网络。 IC-M506可以在网络上接收和发送GPS（位置、航向、速度），AIS报告和DSC呼叫信息数据，并发送无线电和PGN列表数据。除此之外，使用此功能，IC-M506可以将NMEA 0183 GPS数据转换为NMEA 2000数据并输出到其他设备。
^* AIS接收器和NMEA 2000 接口单元是可选的，具体取决于版本。

语音记录功能

语音记录功能会自动记录保存上一次来电最后两分钟的内容。你可以重播收到的电话，而不会错过任何来电。

主动降噪功能

内置双向有源噪声消除采用数字信号处理技术，性能卓越。它可以将接收信号中的背景噪声降低高达90％，并将30%的背景噪声固定在发射信号中。功能OFF设置也是可能的。

直观的用户操作界面

直观的软件按键功能可以轻松快速的控制IC-M506的多种功能。点阵显示屏的底部显示了可以使用左右按钮切换的软件按键功能。


功能菜单

内置25W双向扩音功能

当连接到可选的喇叭扬声器SP-37时，您可以通过收音机的麦克风与卡座或海岸上的工作人员交谈，并通过喇叭扬声器听到任何回复。RX hailer功能允许您监听喇叭扬声器接收的音频。内置的25W放大器可提高您的通话功率，使其响亮而清晰。

内置喇叭（自动和手动）

当连接到可选的喇叭扬声器SP-37时，可选择四个喇叭模式用于自动喇叭功能。

内置符合ITU标准的D级DSC

内置DSC功能可监控CH70（DSC频道）活动，即使您正在接收另一个频道。DSC功能包括：遇险，个人，群组，所有船舶，紧急情况，安全，位置请求/报告，轮询请求和DSC测试呼叫。

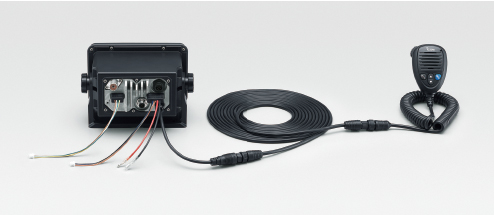

后置麦克风版本

在此版本中，麦克风连接器从后面板接出，并提供6.1米（20英尺）的麦克风延长电缆，使你可以安装干净整洁的面板。

IPX8 级防水标准

当IC-M506和随附的HM-205B/RB麦克风可以承受1米（3.2英尺）深度的水，持续60分钟。

其他功能

自动和手动雾笛功能
简易遥控扬声器麦克风，HM-205B/RB
15W音频输出功率（需选配外置扬声器）
具有警报功能的天气频道（仅限美国版）
AquaQuake^TM 排水功能
可选语音扰频器，UT-112用于加密通话
MA-500TR AIS应答器和MarineCommander兼容

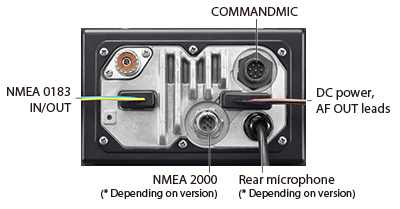

后面板视图

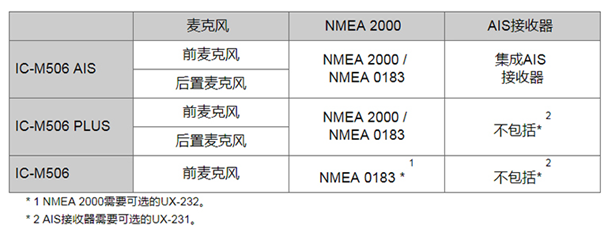

配置变化

标准配置

手麦
直流电源线
安装支架和旋钮

规格参数

常规

频率范围	发射	156.025–157.425 MHz
	接收	156.050–163.275 MHz
	CH70	156.525 MHz
	AIS1,2	161.975, 162.025 MHz
可用频道组		美国, 加拿大, 国际, 气象频道
发射类型		16K0G3E (FM), 16K0G2B (DSC)
供电电压		13.8V 直流(11.7-15.9V 直流)
耗电(直流13.8V时)	发射 25W时	5.5 A
	接收音量最大时	外接音箱 5.0 A(RX hailer ON)/内部喇叭 1.5 A
工作温度范围		- 20℃ 到 + 60℃
天线阻抗		50Ω(SO-239)
外形尺寸 (宽 × 高 × 深, 不含突出物)		178.9 × 113.9 × 113.8 mm
重量 (大约)		1400 g

发射

发射功率(直流13.8V时)	25W/1W
最大频偏	±5 kHz
频率容许误差	±10 ppm
发射杂散	小于 –70 dBc (at 25 W)
寄生调制	大于 40 dB
邻道干扰	大于 70dB

接收

中频频率 CH70	1st 30.15 MHz, 2nd 450 kHz 1st 21.7 MHz, 2nd 450 kHz
灵敏度(at 12 dB SINAD)	0.22μV typical
邻道干扰选择性 CH70 (1% BER)	大于 75 dB 大于 73 dBμ emf
杂散响应抑制 CH70 (1% BER)	大于 75 dB 大于 73 dBμ emf
互调干扰 CH70 (1% BER)	大于 75 dB 大于 68 dBμ emf
交流噪音	大于 40 dB
音频输出功率（在10%失真时）	大于15 W，4Ω RX 扬声器
